Измерение коэффициента световозвращения дорожных знаков

Рекомендации по измерению коэффициента световозвращения световозвращающей пленки по ОДМ 218.4.031-2016 :

• Измерения должны проводиться в соответствии с требованиями, указанными в паспорте на средство измерения, и руководством по эксплуатации. Измеряемая поверхность должна быть сухой и очищенной от загрязнений. Площадь поверхности, подготовленной к испытанию, должна быть не менее площади измерения прибора.
• Сущность метода заключается в измерении коэффициента световозвращения световозвращающей пленки при определенных условиях наблюдения.
• Ретрорефлектометр или иные средства измерения, моделируют условия измерения при различных углах наблюдения.
• При подготовке к выполнению измерений поверхность световозвращающей пленки сушат и очищают от загрязнений сухой мягкой тканью. Средства измерения подготавливаются в соответствии с требованиями паспорта или руководства по эксплуатации.
• При помощи ретрорефлектометра измеряют коэффициент световозвращения участков измеряемого образца пленки. Измерения проводятся один раз в каждой из трех равномерно распределенных точках контролируемой поверхности одного цвета. В момент определения прибором коэффициента световозвращения необходимо исключить влияние внешних источников освещения на показания прибора.
• За результат измерения коэффициента световозвращения принимают среднее арифметическое значение полученных результатов измерений, выраженное в кд·лк·м и округленное до целого числа.

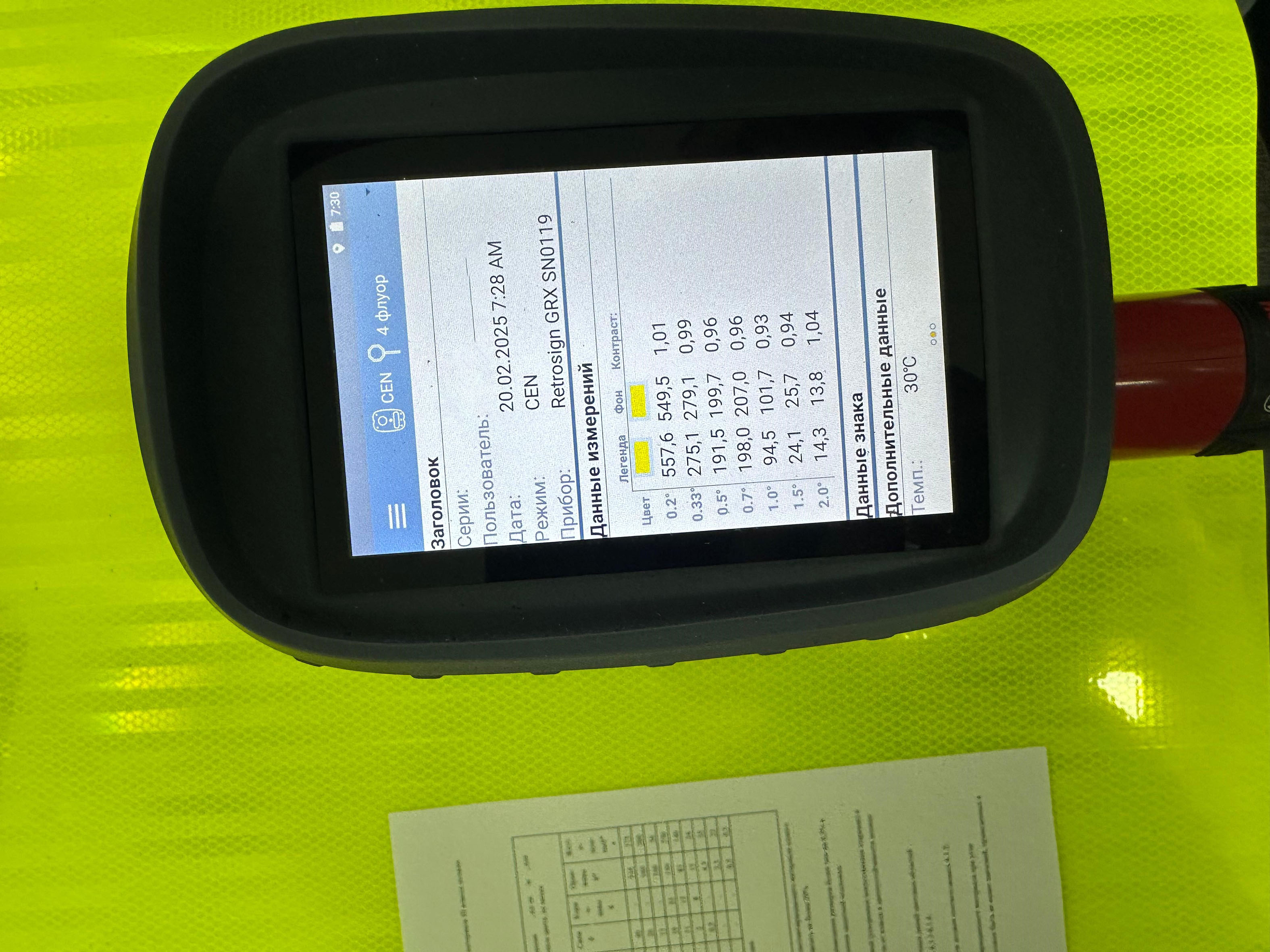

Принцип работы ретрорефлектометра:

Прибор имитирует реальные условия, при которых водитель видит знак ночью:

1.    Источник света внутри прибора излучает свет под определённым углом (как фары автомобиля).

2.    Свет падает на поверхность знака.

3.    Часть света возвращается обратно к прибору (в том числе — в глаза водителю).

4.    Фотоприёмник фиксирует интенсивность отражённого света.

5.    Прибор рассчитывает коэффициент световозвращения и выводит результат на экран.

Стандарты

Проведение измерений с помощью ретрорефлектометров для дорожных знаков регламентируется:

·         ГОСТ Р 52290–2024 — национальный стандарт Российской Федерации, устанавливает методы испытаний дорожных знаков, включая измерение коэффициента световозвращения.

·         ГОСТ 32946-2014 — межгосударственный стандарт.
